可靠性试验项目

Number

序号

Experiment Items

试验项目

Experiment Method And Conditions

试验方法和条件

Reference

参考文献

1

Solder Resistance Test

耐焊接热试验

    260℃±5℃ for 10±2sec.Immerse body into solder 1/16'' ±1/32''

    将器件引线浸入熔融的260℃±5℃的焊料中10±2s,浸至距壳体1/16''±1/32''处

MIL-STD-750D

METHOD-2031

2

Solderabiliti Tes

可焊性试验

    245℃±5℃ for 5sec

    245℃±5℃,5秒

MIL-STD-750D

 METHOD-2026

3

Bend Tes

弯曲试验

    0.5kg Weight Applied To Each Lead Bending Arcs 90±5°

    For Three Times 用 0.5kg 力对引线进行 90±5 度弯曲,共 3 次

MIL-STD-750

 METHOD-2036

4

Pressure Cooker Test
高压蒸煮试验

    15 PSIG,TA=121℃,24hrs
    15 PSIG,TA=121℃,24 小时

MIL-S-19500
APPENDIX C

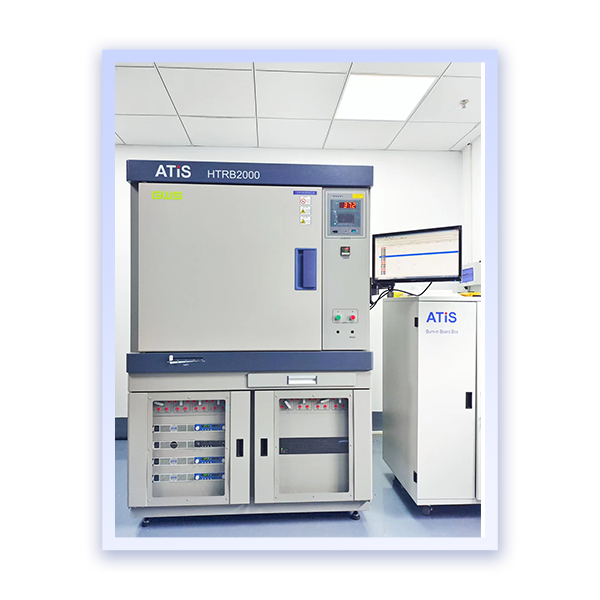

5

High Temperature
Reverse Bias Test
高温反偏试验

    TA=100℃ for 168 Hrs at VR=80% Rated VR(OJ)
    在 100℃的情况下,施加 80% 额定电压,168 小时 (OJ)

MIL-STD-750

 METHOD-1038

    TA=125℃ for 168 Hrs at VR=80% Rated VR(GPP)

    在 125℃的情况下,施加 80% 额定电压,168 小时 (GPP)

MIL-STD-750

 METHOD-1038

6

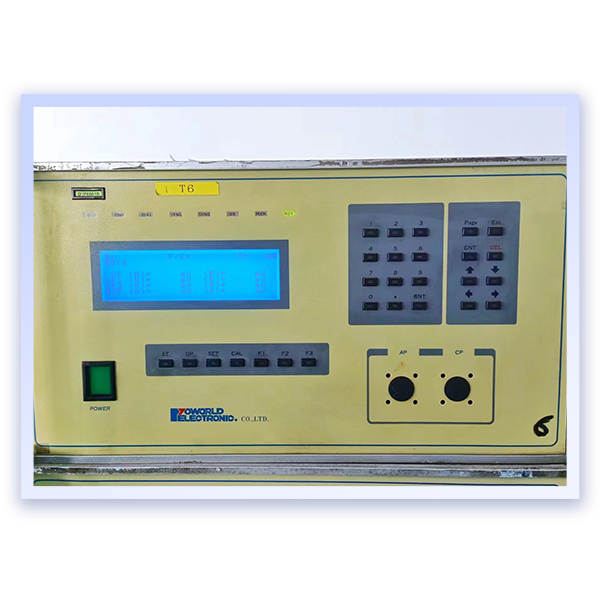

Forward Surge Test
正向浪涌试验

    8.3 ms Single Hale Sine-wave One Surge
    8.3 毫秒单向正弦半波

MIL-STD-750D
METHOD-4066

7

Forward Operation life Test
正向寿命试验

    TA=25℃ for 1000 Hrs at Rated Average Rectified Current
    在 25℃的情况下,通入额定电流 ,1000 小时

MIL-STD-750D
METHOD-1027

8

Intermittent Operation Life Test
间歇工作寿命试验

    On state:5 min with Rated IRMS Power
    Off state:5 min with Cool Forced Air
    On and Off for 1000 Cycles
    开态:额定功率 5 分钟,
    关态:冷风吹 5 分钟,共 1000 循环

MIL-STD-750D
METHOD-1036

9

Temperature Cycling Test
温度循环试验

    -55 ℃ /+150 ℃ 30 Minutes For Dwelled Time 5
    Minutes For Transfered Time.Total 20 Cycles
    -55 ℃ /+150 ℃,保持 30 分钟,转换时间 5 分钟,
    共 20 循环

MIL-STD-750D
METHOD-1051

10

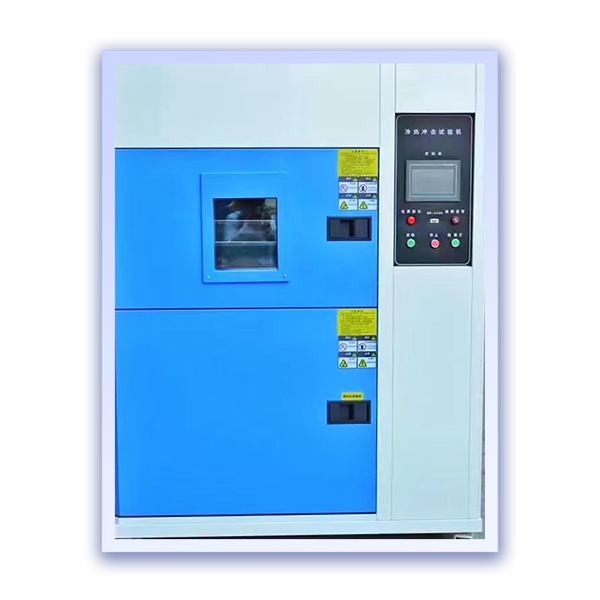

Thermal Shock Test
热冲击试验

    0℃ for 5 min,100℃ for 5 min,Total 10 Cycles
    0℃ /5 分钟,100℃ /5 分钟,共 10 循环

MIL-STD-750D
METHOD-1056

11

Humidity Test
恒温恒湿试验

    TA=85℃ ,RH=85% for 1000hrs
    85℃,85% 相对湿度,1000 小时

MIL-STD-750D
METHOD-1021

12

High Temperature
Storage Life Test
高温存储寿命试验

    150℃ for 1000 Hrs
    150℃,1000 小时

MIL-STD-750D
METHOD-1031

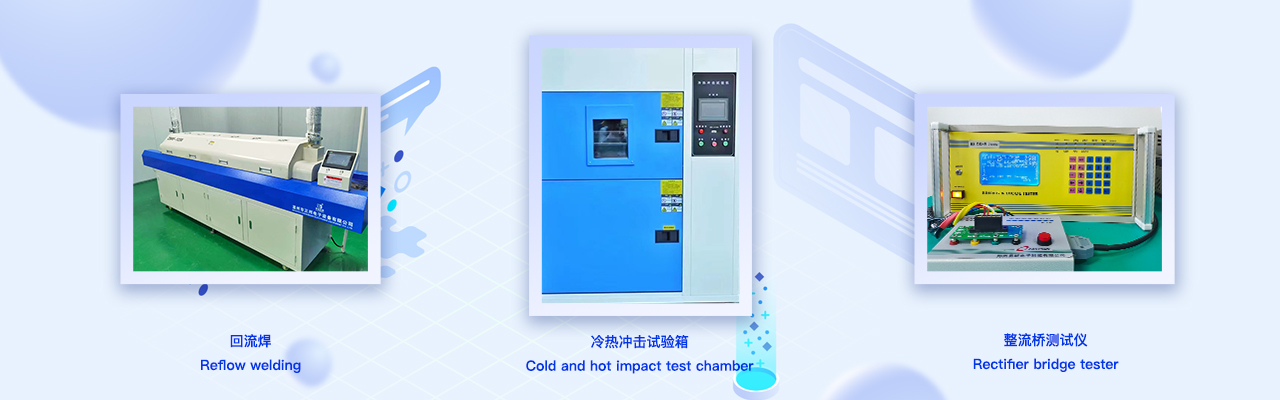

研发中心展示
